    Dynamo教程 | Dynamo如何填色?用Dynamo給每個房間凈高填色

    發布于:2024-11-15 19:40:01

    BIM中文網

    更多

    來源:個人Bim學習


    1.revit放置房間


    2.設置填色方案,按照房間凈高設置不同的顏色。


    3.首先篩選出所有處于標高1和標高2之間的風管。


    4.從上一步挑選出的風管進一步挑選出所選房間內的風管。


    5.按照上訴方法挑選出所選房間內所有的水管和橋架并合并到一起。


    6.房間內的管線很多,可能會存在立管,房間內凈高計算要排除立管,不然房間內的凈高可能會得到0,此步驟為篩選掉立管。


    7.然后把計算上面所篩選出的管線組合一起的solid和xy平面的最近點,最近點的Z坐標減去房間所在樓層標高即可得出房間的凈高。



    8.使用上面步驟得到的房間凈高給房間的名稱和凈高。

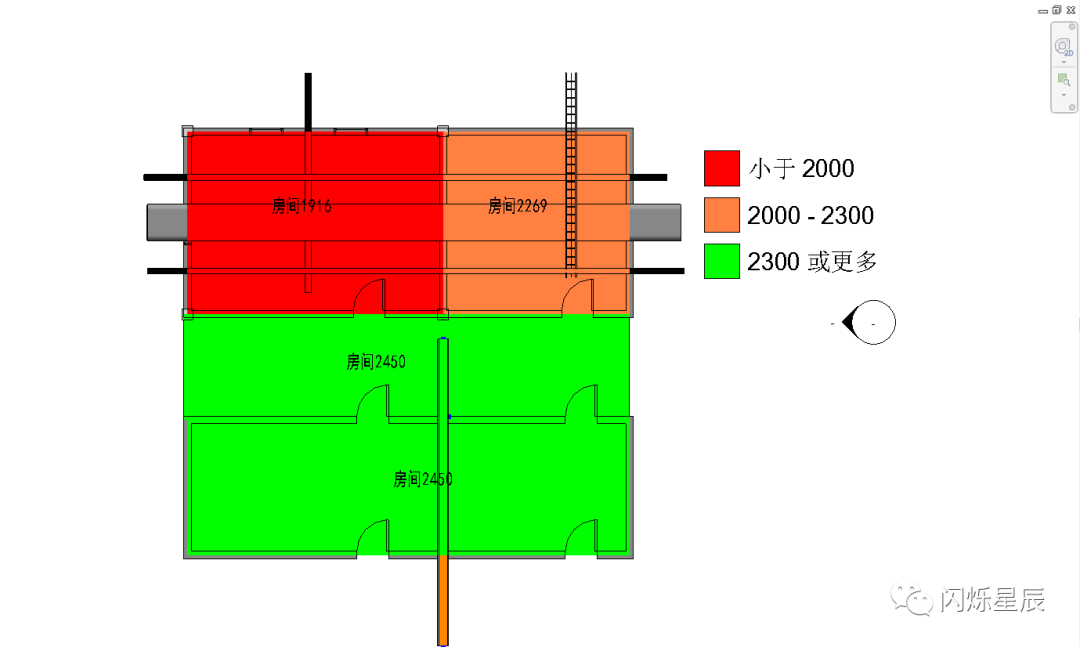

    9.選擇想要填色的房間運行程序即可清晰的看到房間的凈高。

    結尾)每一滴水都折射出一個多彩的世界,每一雙眼睛都嵌進一個多彩的世界,每一條泛著清麗的旋律的小溪都閃爍著美的光輝。不要空嘆人世的無奈,且用美麗的心情來看待人世的繁華多彩,細細品味那無處不在的美吧!
