    Revit如何制作精細的符合對材料、尺寸、細部需求的窗框族(一)

    發布于:2015-09-05 12:30:54

    網友投稿

    更多
    先我先講窗框在revit里如何來建立,看看revit是不是如我說的那樣強大。注意,我這里不講窗,因為窗一般來講屬于建筑設計的范疇,當然在很 多的第二次裝修的時候,也是室內設計師的工作。也許CAD的高手們會說,畫個窗框或者窗戶那不是小菜一碟,對的,沒錯!但是,效率呢?花多少時間畫?是不 是可以像revit一樣,一個窗框的族建立了以后,變化一下數字就可以永久使用?可以以不變應萬變?不講萬變吧,謙虛點,說千變。說明一下,我這里所講的 都是針對要求精確建模或精確制圖的,如果說業主方?jīng)]有這么高要求,如家裝只要嘴上說說就行了,那就不要學revit了。

    在講窗框族建立之前,我們先看一下我們在建立窗框族時我們需要解決什么問題?

    1.完成后窗戶的大小的變化;

    2.窗臺的高低的變化;

    3.窗臺的厚度變化

    4.窗臺的深度和跨度的變化;

    5.窗框距窗扇的深度變化;

    6.窗框材料的變化;

    7.窗框材料厚度的變化;

    8.窗框的寬度變化;

    9.窗框突出墻面的縫隙變化;

    10.窗框襯底材料的填充變化;

    11.窗框襯底材料的厚度變化,包括襯底材料厚度左右不對稱變化;

    12.隨著所有上述任何一點參數的變化,其它跟著相應變化;

    13.自動平立面出圖;

    14.任意角度的三維草圖生成;

    15.任何角度的三維效果渲染;

    16.可以隨變化生成材料表;

    加上在revit的項目模型中,隨著窗框族的導入,窗戶在墻體上應任意精確數字變化而變化。另外必須隨著項目模型的生成,而生成材料的統計,成本的統計等等。

    下面我們來講解一下制作過程

    1. 點擊revit的“新建”按鈕,進入族模塊。

    2. 打開公制窗模塊;

    平面

    立面

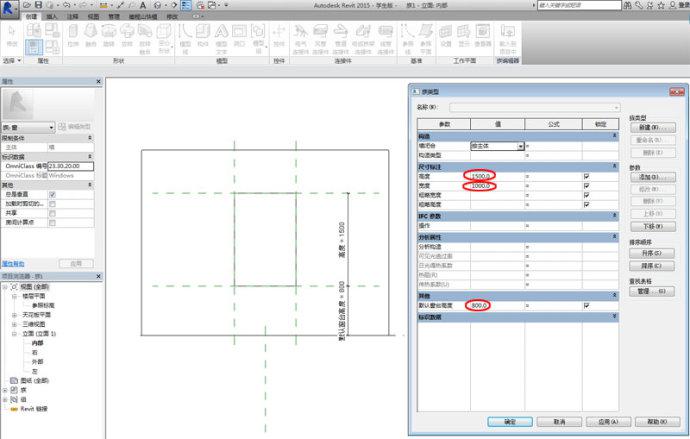

    3.打開族類型對話框,我們會看到有三組數字,高度、寬度、默認窗臺高度,注意這三組數字在室內設計上來講只是代表了墻體上窗洞的尺寸,室內裝修就是 在這原點上開始,加上襯底、表面飾板、窗框、窗臺板等完成后,尺寸就完全不一樣了。這里的工作就是要把我們在室內裝修中絕大部分在制作窗框中遇到的問題或 要想設計的窗框類型用數字在這族類型表中表達出來。

    4. 首先我們先把襯底做出來,襯底從目前來講,我們會選擇木工板、密度板、多層板、刨花板等等,由于施工項目中,窗洞的尺寸和位置形狀等和我們設計的要求會有 偏差,如墻有厚薄之別,窗扇在墻內外側的什么位置,窗扇左右有沒有偏差校正等等。所以要求襯板上下左右的厚度和深度都能進行調整。在revit中我們用 “創建"中的“拉伸”命令。用“矩形”工具在參照平面上畫一個矩形,鎖住關聯。

    5. 在偏移量中填寫“-20”拉出襯板的厚度。

    6. 用“尺寸標注”工具標出每一條邊框的尺寸。

    7. 點擊“尺寸標注”,然后點擊菜單欄中的“標簽”對話框,選擇添加參數,在對換框中填入“襯板上厚度”,同理分別填入“襯板下厚度”、“襯板左厚度”、“襯板右厚度”,這樣襯板每一條邊的厚度設定完畢。測試一下分別給每一條變填入?yún)?shù)后的變化。

    8. 按確認鍵退出。然后進入"樓層平面"的“參照標高”,出現下圖。

    9. 點擊襯板,然后適當?shù)赝鈮Ψ较蚶稽c,這樣以便于設定標簽參數。

    10.這里要設定二個參數,一個是伸進墻體尺寸,為的應付窗體位置在墻中變化。另外一個拋出墻體尺寸,為的是應付有時設計上要求對涂料、墻紙、飾面材料的收口。我這里把內墻線作為作為尺寸基線來添加尺寸參數,然后點擊一下族類型測試一下變化。

    11. 在“屬性”中添加材料屬性,然后進入“族類型”添加材料,按“確定”。這樣襯板就完成了。
