幕墻豎梃族分為兩個組成部分：“幕墻豎梃”和“公制輪廓-豎梃”，前者是基于后者輪廓的一個實體拉伸，兩者的關系類似于實體與草圖。輪廓族及門窗族 (公制門-幕墻，公制窗-幕墻而非公制門與公制窗)可以嵌套入CAD詳圖或Revit詳圖，這里比較推薦revit詳圖嵌套的方式進行詳圖的裝配。

1) 確定幕墻系統

a) 提取需要制作的幕墻系統標準節點圖

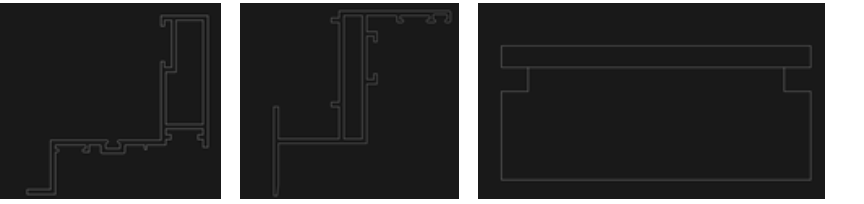

b) 分別制作標準節點下各個構件的CAD詳圖(一般包括螺栓、隔熱墊塊、型材、膠條、角碼，確認圖層是否正確)。



2) 建立Revit公制詳圖(零件級)

a) 新建Revit公制詳圖項目族

b) 將各個構件的CAD圖形完全炸開并保存后導入Revit公制詳圖。

c) 將導入CAD圖形對齊參照平面

d) 將圖形完全分解，對象變成Revit線條(此處應根據需要對不同系列的豎梃以及隔熱墊塊參數化處理)

e) 保存成詳圖文件，命名參考CAD節點的命名。

                              ↓

3) 建立嵌套R(shí)evit公制詳圖(部件級)

a) 新建族，樣板選擇“公制詳圖項目”

b) 載入步驟一做好的Revit詳圖，根據CAD節點圖的實際位置進行拼裝和對齊，默認水平參照平面為項目中玻璃外表面(出墻面)

c) 新建參照平面，作為玻璃內表面，關聯對應詳圖構件(圖例中應為立桿與依附立桿的膠條)

d) 在水平參照平面(玻璃外表面)與新建參照平面(玻璃內表面)之間建立尺寸標注，并設定添加“玻璃厚度”參數(族類型參數)。

4) 建立Revit豎挺輪廓族

a) 新建族，樣板選擇“公制輪廓-豎梃”，在樓層平面視圖中導入步驟二中拼裝和對齊好的Revit詳圖

b) 視圖中水平參照平面關聯項目中幕墻的中心平面，垂直參照平面關聯的是幕墻網格中心線。將詳圖中幕墻型材的中心平面與垂直參照平面對齊并鎖定，詳圖中的玻璃外表面與水平參照平面對齊并鎖定。

c) 在創建選項卡中選擇“直線“，勾勒型材的外表面，形成單個封閉圖案。

d) 參考詳圖流程，創建參照平面并添加“玻璃厚度”參數(族類型參數)，將載入的revit詳圖中的“玻璃厚度”關聯到現有的“玻璃厚度”參數(保證型材輪廓與詳圖能聯動)。


公制輪廓-豎梃族樣板 用直線勾勒出的豎梃輪廓

e) 保存輪廓族，命名方式：“XX(系統，如：明框、隱框)幕墻OO系列(系列，如120、150)豎(橫)梃輪廓”(因?yàn)榇颂幬覀冏隽藚?shù)化，因此在命名時我們也可以省去系列，可寫成XX幕墻豎(橫)梃N)。

5) 載入項目環境，建立幕墻系統

a) 將做好的輪廓豎梃族載入到項目環境。

b) 在項目瀏覽器下找到“族-幕墻豎梃-矩形豎梃”右擊矩形豎梃，新建類型，在類型屬性中的構造-輪廓選項中選擇剛剛載入的豎梃輪廓。

c) 重命名豎挺，矩形豎梃族命名方式：“XX(系統，如：明框、隱框)幕墻OO系列(系列，如120、150)豎(橫)梃N”

d) 在項目環境中新建一個幕墻，選擇幕墻，在類型屬性中的垂直豎梃、水平豎梃選擇相應的豎梃類型，即完成豎梃上到幕墻的全過程。
