想將REVIT里公制窗改成幕墻窗嗎？本章節主要介紹了將REVIT里公制窗改成幕墻窗的操作流程，還不了解的朋友就跟著小編學習一下吧，希望對你們有所幫助。

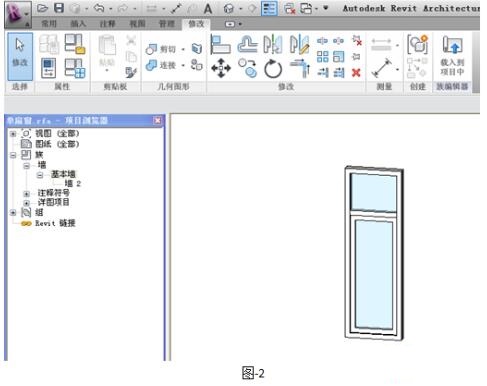

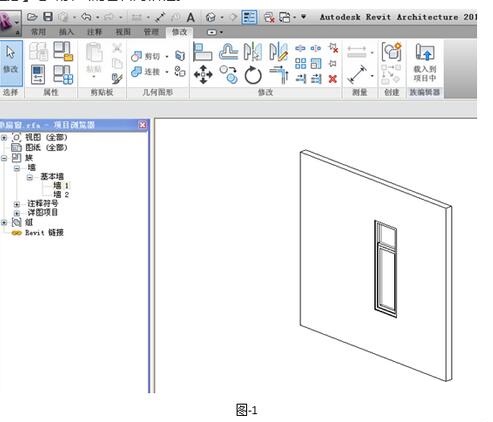

(1) 選擇公制窗進入窗族編輯狀態，在族列表中選擇基本墻，在“基本墻1”的基礎上復制“基本墻2”如(圖-1)所示，然后刪除“基本墻1”如(圖-2)。
【注意】忽略彈出的警告對話框。

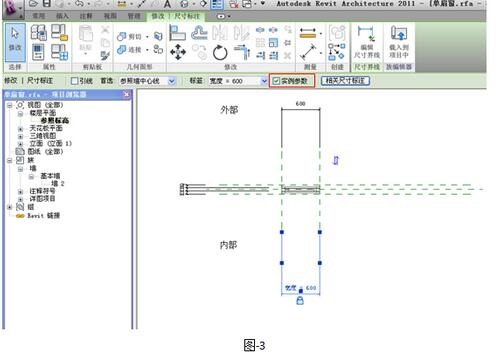

(2) 進入平面視圖將窗的寬度改為實例參數，運用同樣的方法進入立面視圖將窗高改為實例參數，并保存族文件。

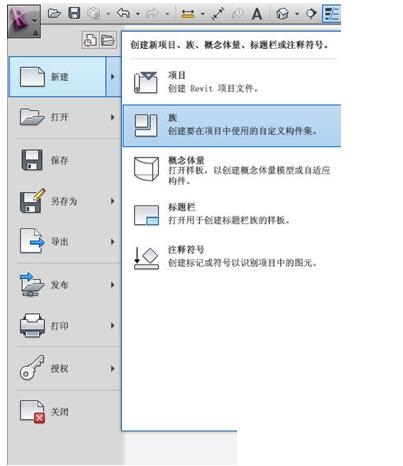

(3) 在樣板文件中選擇“公制幕墻嵌板”新建嵌板族，如(圖-4)所示，單擊“插入”選項卡>“從庫中載入”面板>“載入族”工具載入剛才所保存的族文件，如(圖-5)所示。

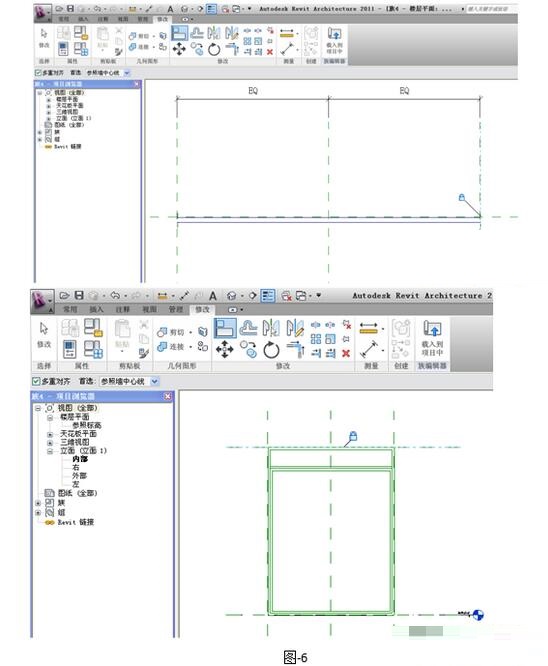

(4) 運用對齊工具將窗兩邊與參照線對齊并鎖住，運用同樣的方法進入立面視圖將窗高上下兩邊與參照線對齊，如(圖-6)所示。

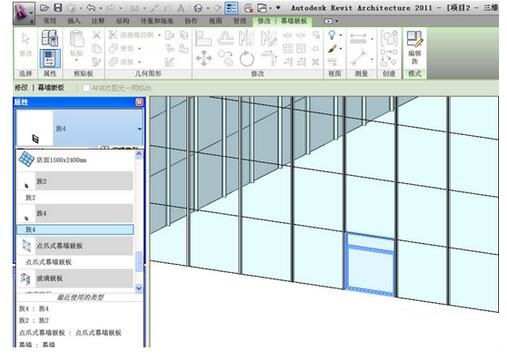

(5) 把設置好的族文件載入到項目中，選擇幕墻在屬性下拉菜單中點擊剛才載入的族文件如(圖-7)所示。
上面就是小編為大家講解的將REVIT里公制窗改成幕墻窗的操作流程，一起來學習學習吧。相信是可以幫助到一些新用戶的。
