可使用面積分析工具在建筑模型中定義空間關系。
關于面積
面積是對建筑模型中的空間進行再分割形成的，其范圍通常比各個房間范圍大。
面積不一定以模型圖元為邊界。您可以繪制面積邊界，也可以拾取模型圖元作為邊界。
添加模型圖元時，面積邊界不一定會自動改變?？梢灾付娣e邊界的行為：
某些面積邊界是靜態的。即，這種面積邊界不會自動改變，必須手動修改。
某些面積邊界是動態的。這種邊界與基本模型圖元保持相連。如果模型圖元移動，面積邊界將會隨之移動。

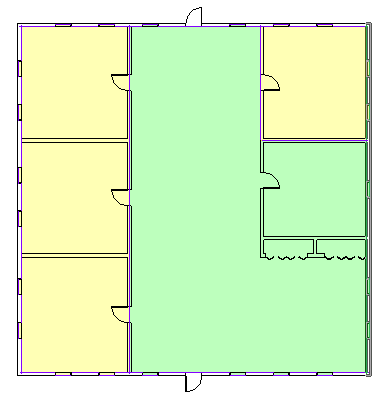

▲劃分成私人面積（黃色）和公共面積（綠色）的樓層平面
面積方案
面積方案是可定義的空間關系。
例如，可以用面積方案表示樓層平面中核心空間與周邊空間之間的關系。
可以創建多個面積方案。默認情況下，Revit 會創建兩個面積方案：
總建筑面積：建筑的總建筑面積。
出租面積：基于辦公樓樓層面積標準測量法的測量面積。
不能編輯或刪除“總建筑面積”方案。但可以修改“出租面積”方案?？梢愿鶕枰獎摻ǜ郊拥拿娣e方案。
面積平面
面積平面是根據模型中面積方案和標高顯示空間關系的視圖。
可以對每一個面積方案和樓層應用面積平面。應在創建面積平面之前創建面積方案。請參見創建面積方案。每個面積平面均具有各自的面積邊界、標記和顏色方案。
面積平面在項目瀏覽器的“面積平面”節點中列出。每個面積方案將在“項目瀏覽器”中獲得一個單獨的節點。默認情況下，面積平面名稱表示與平面相關的標高?？梢詫γ娣e平面進行重命名。

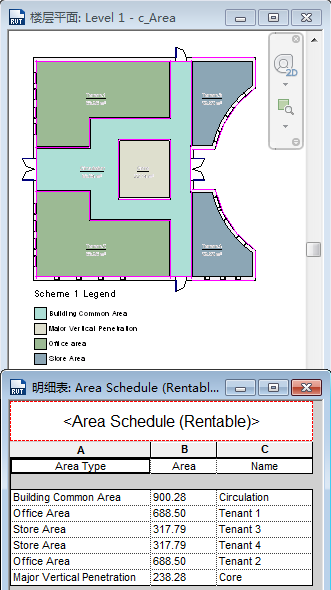

應用了面積方案的面積平面：

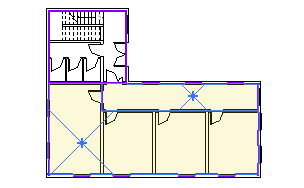

面積邊界
面積邊界定義了建筑的可用空間。
可以通過繪制面積邊界，或拾取墻來定義這些面積。
如果選擇“應用面積規則”選項，當改變面積類型時，Revit 會自動改變墻邊界的位置。例如，辦公面積是根據墻中心線測量得到的，而外部面積則要測量到外墻面。通過應用面積規則，面積邊界的位置會按面積類型的改變而更新。
面積和面積標記
面積和面積標記是相互分離的，但與 Revit 構件相關。
與墻和門一樣，面積在 Revit 中也是模型圖元。面積標記是可以添加到面積平面視圖中的注釋圖元。
創建初步設計時，在項目中定義墻或其他邊界圖元之前，可以創建一個面積明細表。在明細表中，添加有關您要使用的面積信息。以后，可在項目的面積平面中放置這些預定義的面積。
刪除面積
可將面積從其所在面積平面中的位置處刪除，以便能將該面積放置在另一位置，或將面積從項目中完全刪除。
創建面積之后，可以按照以下方法將面積從建筑模型中刪除：
取消放置：將面積從其在面積平面中的位置刪除，但項目中仍然包含有關該面積的信息。這樣在以后的項目重新設計期間，可以將面積放置在其他位置。請參見取消放置或移動面積。
刪除：將面積（包括有關該面積的所有信息）從項目中徹底刪除。請參見刪除面積。
面積平面和面積明細表：
顯示鏈接模型中的面積和面積邊界
1. 打開包含鏈接模型的平面視圖。
2. 單擊“視圖”選項卡→“圖形”面板→（可見性/圖形）。
3. 單擊“Revit鏈接”選項卡。
4. 選擇要顯示面積和面積邊界的鏈接模型對應的行，并單擊“顯示設置”列中的按鈕。
5. 在“RVT 鏈接顯示設置”對話框的“基本”選項卡中，選擇“按鏈接視圖”
6. 為鏈接視圖，選擇面積平面。
7. 單擊“確定”兩次。
關于面積類型
面積類型是面積的實例屬性。面積類型包含了被 Revit 應用于面積邊界的面積測量規則。

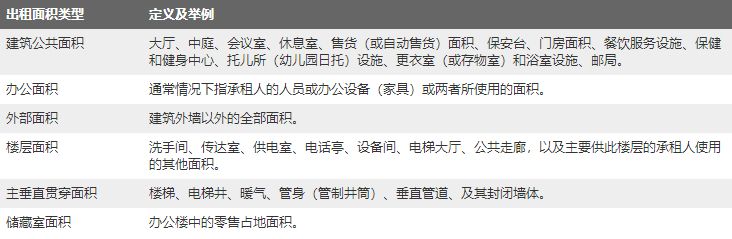

面積類型值來自默認面積方案：“總建筑面積”和“出租面積”。“總建筑面積”方案具有兩個類型值：“總建筑面積”和“外部面積”?！俺鲎饷娣e”方案具有六個類型值：建筑公共面積、辦公面積、外部面積、樓層面積、主垂直貫穿面積、儲藏室面積。
創建新面積方案時，會使用“出租面積”方案中的類型值。
關于面積類型規則
這些規則由界定另一空間的空間類型所確定。
下表說明了面積測量規則。要找到合適的測量規則，請找到所選的“面積類型”和相應的“界定面積類型”。

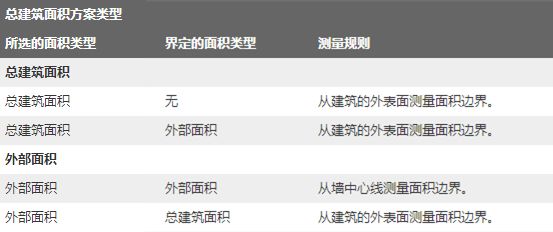

總建筑面積方案類型
以上是Revit中面積分析的相關知識，希望能對各位設計師和建筑師有所幫助
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
