    BIM后期大神為你深入解讀“BIM施工工藝模擬”

    發布于:2018-07-18 15:24:27
    首頁/技術分享/CAD
    收藏
    8330

    腿腿直播助理

    更多

    1

    施工工藝模擬


    隨著BIM技術的不斷推廣,其用處也在不斷地被發掘出來,由最開始的模型建置用來核查圖紙問題、三維視覺化、數量統計、施工圖應用,到視覺化應用的進度模擬、工藝模擬,以及現階段的VR體驗、平臺化應用,可以說每一個階段都有每一個階段的重點及應用。而今天我們要來講解的正式第二階段視覺化應用當中的工藝模擬。


    2

    什么是施工工藝模擬?


    首先進行模型的建制,再來將完成的模型進行動畫編輯,形成動態視頻,最后將原始文件以施工邏輯串聯成完整的視頻。通過視頻展示預先演示施工現場的現有條件、施工順序、復雜工藝以及重點難點解決方案。


    3

    施工工藝模擬意義


    工程在施工階段會遇到許多問題,而施工工藝模擬在其中扮演的角色是可視化以及交互性。讓參與方可以統一在同一個平臺同一個構思里面討論問題,不會出現思維的誤差而耽誤會議的進展。同時也協助項目管理者管理現場的施工進度控制、施工質量控制,達到節約成本,減少工期的目的。


    4

    施工工藝模擬流程

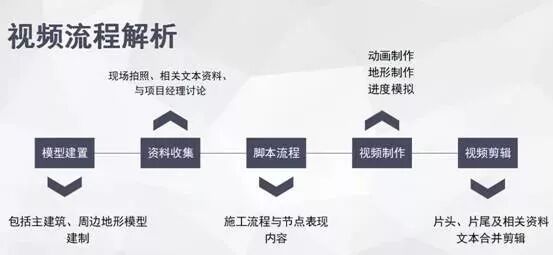

    1、基本操作流程

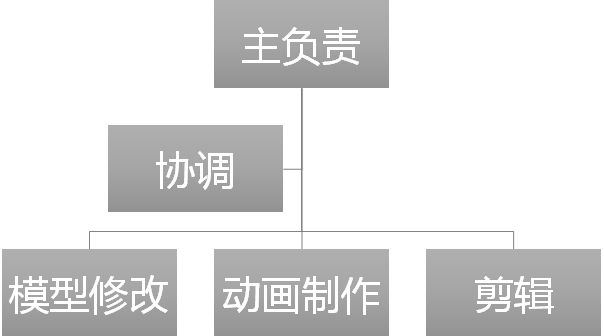

    2、人員架構




    (1)主負責:項目整體規劃、人員架構安排、進度安排。

    (2)協調:對外資料收發記錄、對內文件檔案管理、協調各專業之間文檔傳輸及轉換工作。

    (3)模型修改:為后期視頻的制作模型分層、顏色設置或建設臨時體量等工作。

    (4)動畫制作:運用動畫制作軟件進行視頻制作。

    (5)剪輯:書寫視頻腳本流程,對動畫進行剪輯,運用PS軟件對渲染照片進行修改。


    5

    施工工藝模擬案例


    以下為某項目基坑土方開挖模擬

    ▲▲▲

    1、項目方案介紹

    首先要了解整個項目的概況,包括場地位置,施工機械,工藝流程等信息。

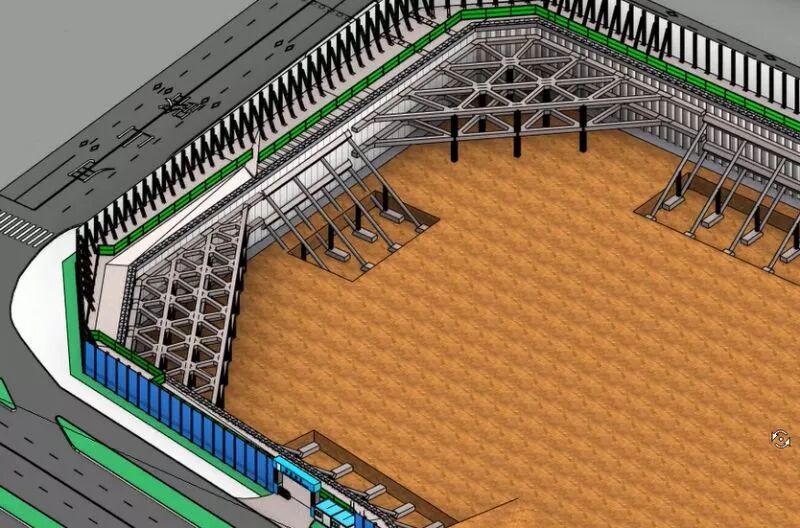

    圖一:場地布置圖


    2、重點難點解析

    根據現有工藝流程書寫腳本及解說詞

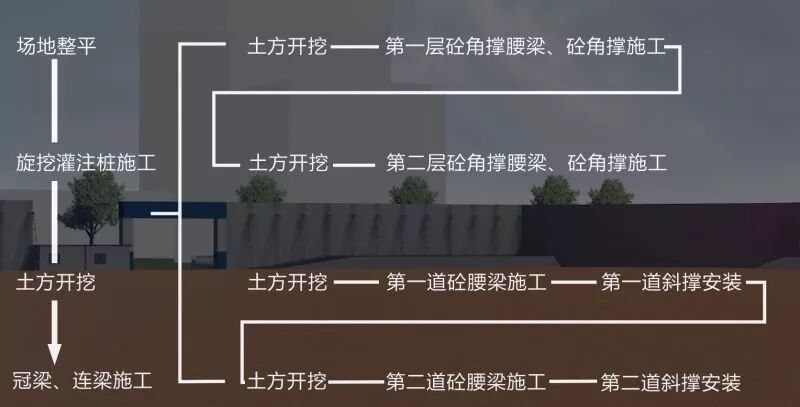

    圖二:工藝流程圖


    3、動畫制作

    根據施工工藝,將模型導入到動畫制作軟件,進行動作制作并導出視頻。


    圖三:鉆孔灌注樁工藝


    4、視頻剪輯

    將導出原始視頻以及項目相關資料進行細化工作,除了調整順序,還應增加特效,讓整個影片表達更加充分。另外加上配樂及配音,解說整個工藝流程。


    圖四: 施工機械


    以上為個人對于工藝模擬視頻的一些見解,歡迎對此有興趣的朋友可以留言探討。

    本文轉載自“鷺云筑BIM咨詢”,作者:甘英聰
