本文來源：Xinhua Duan, Premium Support Specialist 的 Autodesk Enterprise Priority

需求：

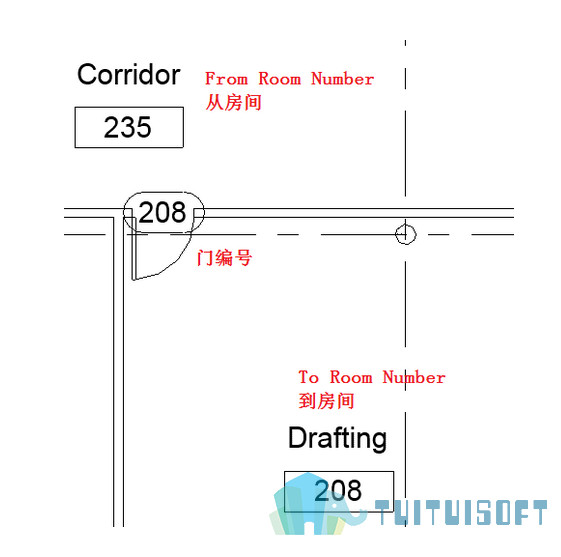

建筑門的兩側對應著不同的房間編號，是否可以將這兩個房間編號信息添加到門里(從而明確門的開啟方向），并最終添加到標簽上。

現狀：

工程師懂一點Dynamo，不懂Revit API開發。

解決思路：

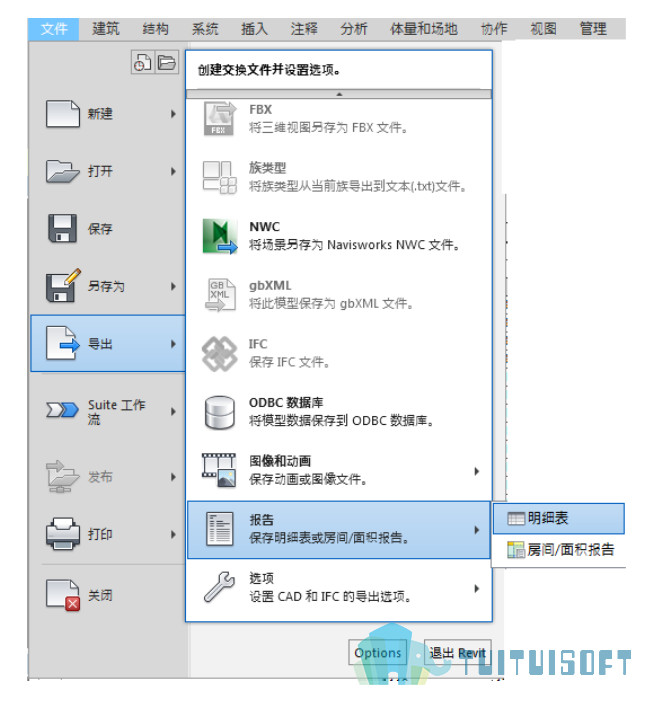

因?yàn)殚T的明細表里可以添加關聯的房間信息，“從房間”和“到房間”，所以需要先把這個信息添加到門的明細表中，然后將明細表輸出成.TXT文件

解決方法一：

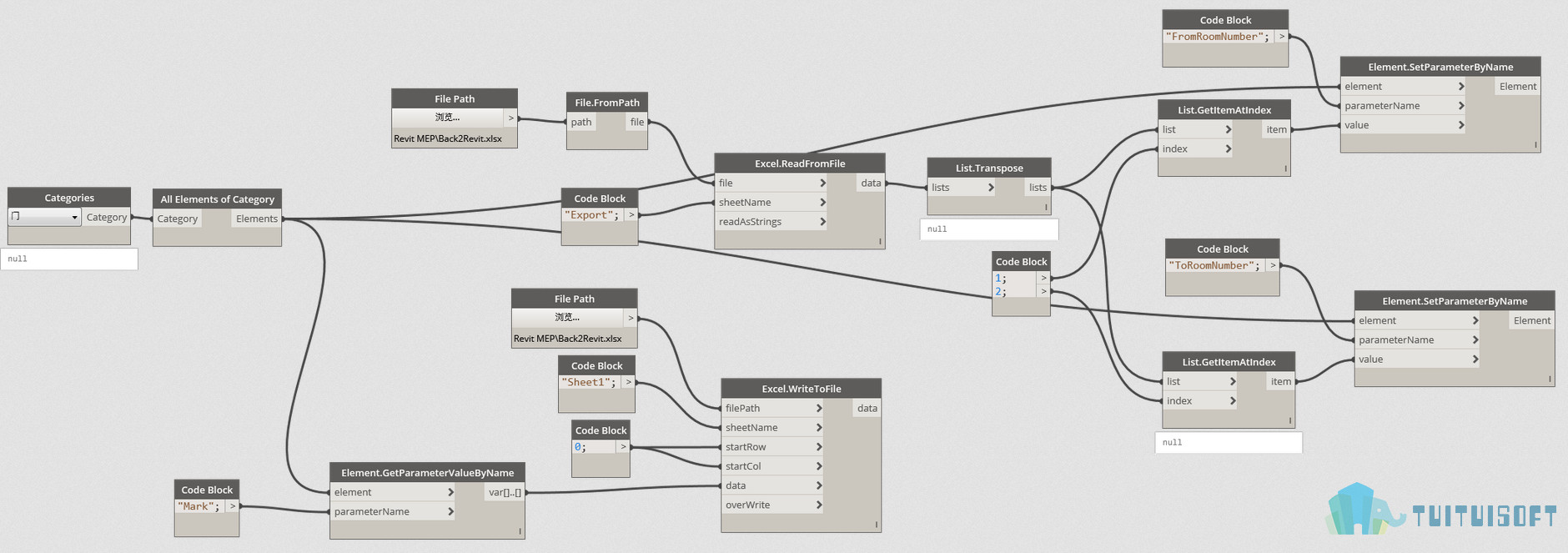

使用Dynamo將門編號的列表(List)輸出  2 使用Excel表格進行數據處理 3 將處理過的數據使用Dynamo載入到Revit里，添加給關聯參數。

Revit樣例文件，Excel表格及Dynamo文件見附件。

解決方法二：

1、使用 Revit DB Link插件將項目數據庫輸出

2、使用Access進行數據處理

3、將處理過的數據使用 Revit DB Link插件載入到Revit里，添加給關聯參數。

附件下載
