在Revit中,樓梯是一個相對復雜的嵌套系統族。隨這軟件版本的升級,Revit樓梯已經取消了草圖繪制方式,只能使用樓梯構件繪制,為了能夠準確定義樓梯的屬性和樣式,對于樓梯的各個構件都有不同族文件來定義。這就導致了樓梯族當中的名詞非常多,剛開始學習編輯樓梯的人可能就會產生混亂了,比如年少的我
為了幫助大家更好地使用和理解樓梯族,我把樓梯族文件中會遇到的一些族文件的名詞整理羅列了出來,希望能夠幫助大家在學習的過程中減少一些困擾。

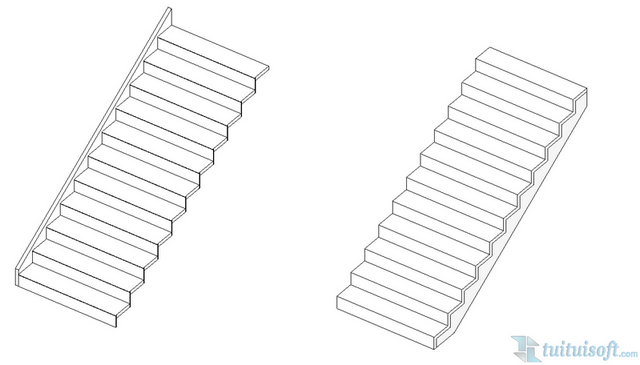

在樓梯族中嵌套有三種構件族,分別是梯段,平臺,和支撐。首先,樓梯梯段有兩種族文件,分別是整體梯段和非整體梯段,怎么理解整體和非整體呢,如下圖所示,左圖為整體梯段,右圖為非整體梯段,整體梯段是有結構厚度的,踏面和踢面是在連接在一個實體中的,而非整體梯段中,踢面和踏面是組合在一起的平板,梯段是不起結構支撐作用的,需要有支撐構件來承擔結構荷載。

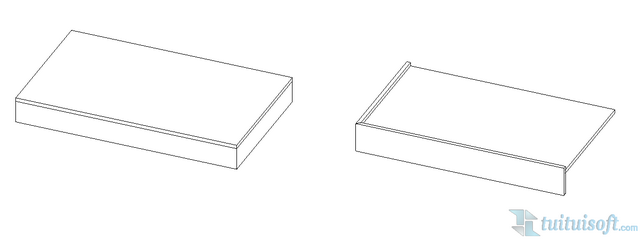

同樣的,樓梯平臺也有整體平臺和非整體平臺兩種族文件,與梯段是類似的。在下圖中左邊為整體平臺,右邊為非整體平臺。整體平臺同樣是一塊有厚度的結構板,而非整體平臺只是一塊踏板,結構作用由支撐承擔,平臺的支撐形式可以直接繼承梯段的設置,也可以單獨設置。

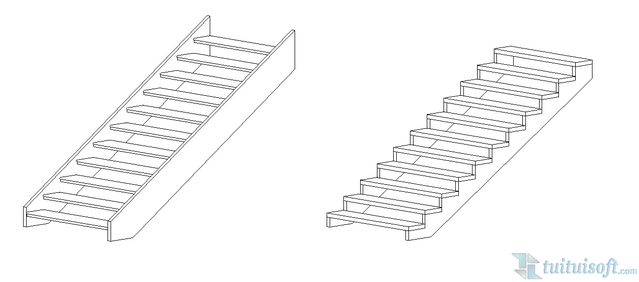

樓梯的支撐也有兩種,分別是梯邊梁和踏板梁,如下圖所示,左邊的非整體樓梯使用的梯邊梁是封閉整個梯段邊緣高出踏板面,而右邊的整體樓梯使用的踏板梁為鋸齒狀,只到樓梯踏板面下方。
了解完各個樓梯構件族的稱謂含義之后,這些構件組合成的樓梯族就比較容易理解了。樓梯系統族總共有三種,分別是整體澆筑樓梯,組合樓梯和預澆筑樓梯。

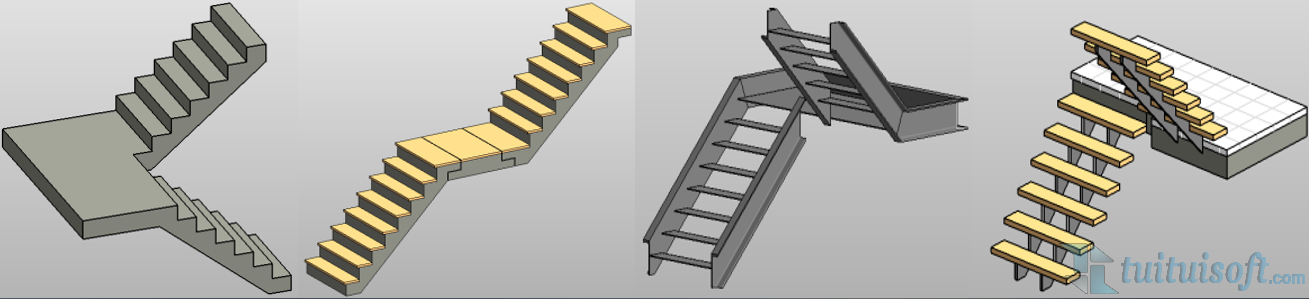

圖片中從左起開始為整體澆筑樓梯,預澆筑樓梯和組合樓梯,其中整體澆筑樓梯和預澆筑樓梯都是由整體梯段和整體平臺組合成的,區別在于預澆筑樓梯平臺和梯段之間的連接方式比較特殊,為了預制構件的連接度需要設置開槽。而組合樓梯的梯段是非整體梯段,平臺可以選擇整體平臺或非整體平臺。
以上!
你萌都看看明白了咩
