    創建瓷磚分割計劃

    發布于:2017-06-06 15:05:26

    劉友宏

    更多

    瓷磚分割就是利用Revit里的“零件”功能將一整塊外裝進行分割,這個功能常用于裝飾工程

    不過這個功能有一個缺點,就是創建零件多了會導致電腦非常卡!

    那么要如何實現呢?

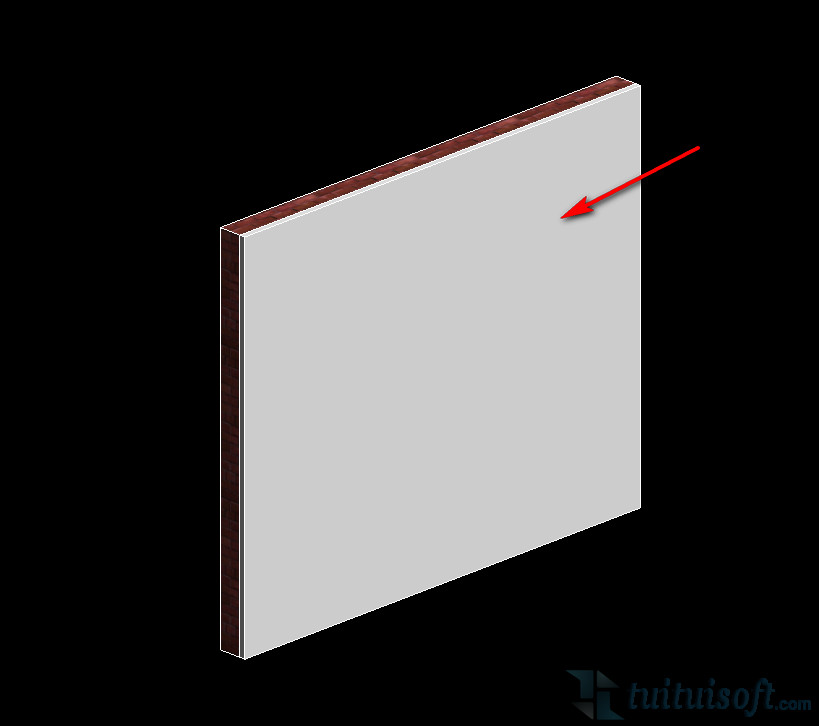

    一、首先將外裝飾繪制完,把外裝材質設置好,就像這樣

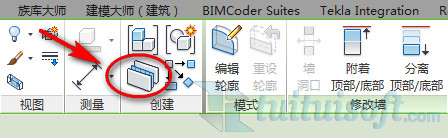

    二、接著選擇外裝墻體,使用“創建零件”命令

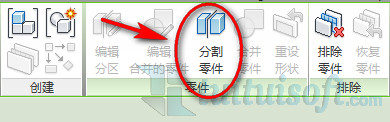

    點擊“分割零件”

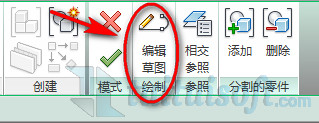

    選擇“編輯草圖”

    三、設置好工作平面后轉到前立面,使用繪制工具,根據墻面裝詳圖繪制輪廓

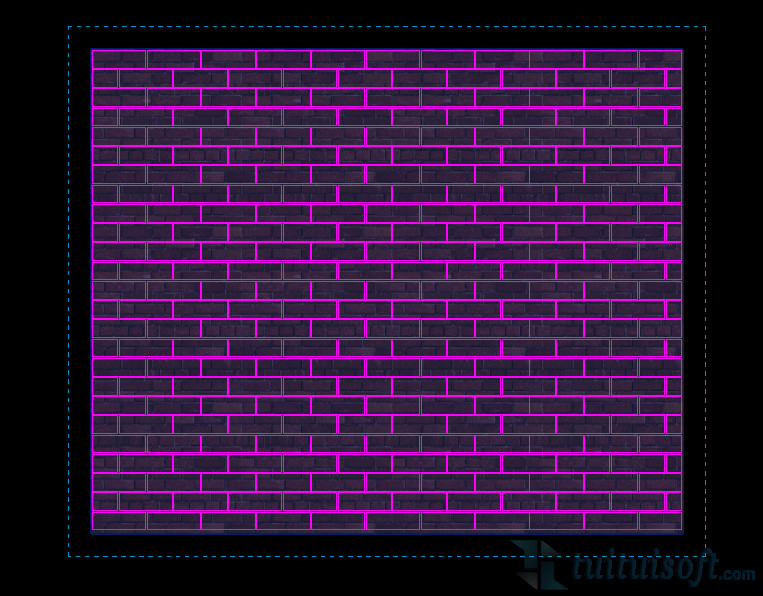

    舉個例子,就像這樣!

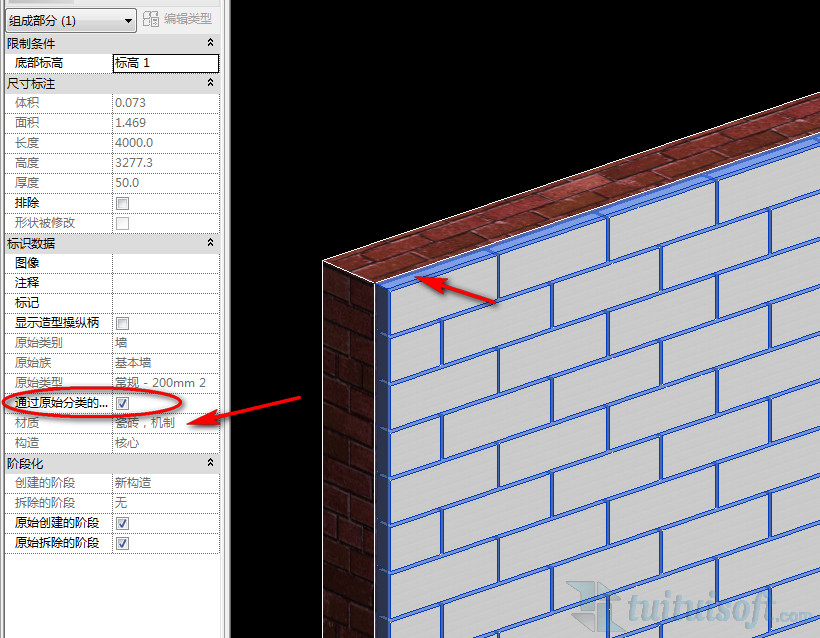

    四、選擇下圖亮顯部分,這個地方實際上就是灰縫,在實例屬性面板中將“通過原始分類的材質”取消勾選,這樣就能修改它的材質了!可以創建一個黑色的材質用來表示灰縫

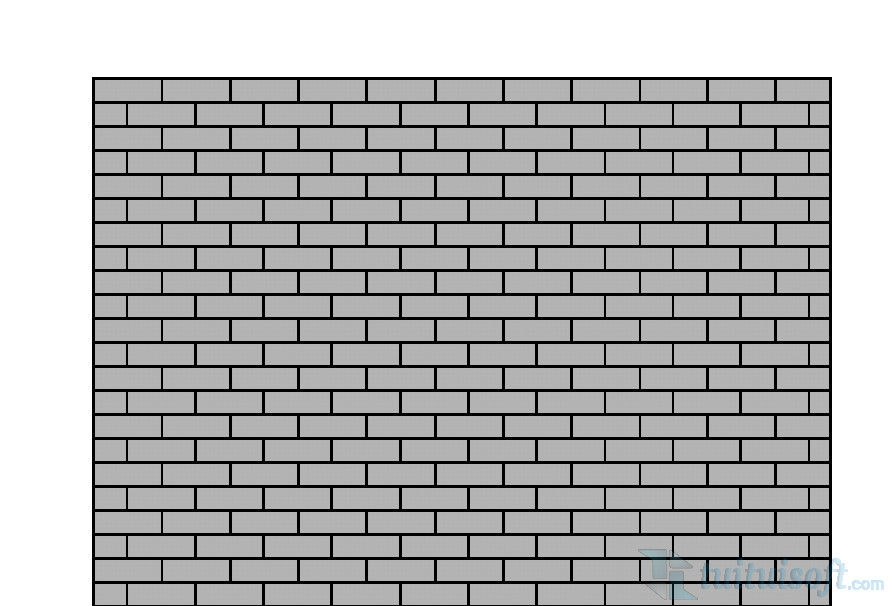

    完成后效果圖!
