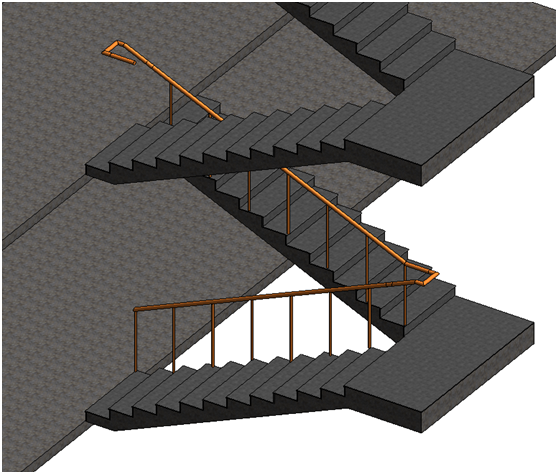

在REVIT中，樓梯欄桿轉角扶手是存在一些問題的，并不是處理的那么完美，如下圖所示，這時候就需要我們用一些手段來處理這些問題，雖然這些方法并不能解決所有問題，但是希望能提供給你們一種解決問題的思路。





 1、首先需要新建一個公制欄桿-支柱族。在視圖中轉到參照標高，做一條參照平面，并添加一個梯井寬度參數。



2、轉到左立面視圖中，創建如下幾條參照平面，添加參數，并對斜段垂直高度添加一個公式：(斜段水平加長+踏步深度)*踏步高度/踏步深度。

3、使用空心拉伸命令，設置工作平面為參照平面：中心（左/右），繪制如下圖的路徑并對齊鎖定。

轉到參照標高視圖中，將空心拉伸與梯井寬度對齊鎖定。

完成后將文件保存命名為樓梯轉角。

4、新建一個公制輪廓族。創建一個半徑為25的圓形，將族保存命名為圓形扶手輪廓-50mm，并載入到樓梯轉角族中。

5、在樓梯轉角族中切換到三維視圖中，使用放樣命令，并采用拾取路徑的命令，路徑如下圖：

點擊確定，在選擇輪廓里找到剛剛載入的圓形扶手輪廓-50mm。

如果發現放置的位置不對，可以單擊輪廓，在上方修改角度，輸入-90

點擊確定，就完成了第一步的放樣，接著轉到左立面視圖，使用放樣命令，拾取箭頭所指的參照平面作為工作平面。

接著轉到參照標高視圖，繪制路徑，并將路徑兩端鎖定到參照平面，同樣的使用剛才創建的圓形扶手輪廓-50mm。

點擊確認，對這兩個放樣添加材質參數并添加材質。這樣樓梯轉角族就完成了。

6、將樓梯轉角族載入到項目中，并把原來的樓梯欄桿刪除，在創建選項卡中選擇欄桿扶手→放置在主體上，復制一個欄桿族，命名為900mm圓管-內側，并放置在樓梯上。將樓梯外側欄桿刪除，編輯內側欄桿路徑，將箭頭所指方向的兩條路徑刪除。

編輯欄桿，將終點支柱的族替換為樓梯轉角族，并對位置進行修改。

在項目瀏覽器中找到樓梯轉角族，右鍵點擊類型屬性，添加一個材質。

7、選擇欄桿扶手→放置在主體上，點擊同一段樓梯，同樣的將外側的欄桿刪除，并編輯內側欄桿路徑，將箭頭所指方向的兩條路徑刪除。

8、選擇欄桿扶手→放置在主體上，這是選擇900mm圓管，放置在樓梯上，并將內側重疊的欄桿刪除。完成后效果圖如下：

選中一層內側和外側的欄桿，在修改選項卡中點擊復制，在點擊粘貼，選擇與選定的標高對齊，將欄桿復制到需要的樓層上。

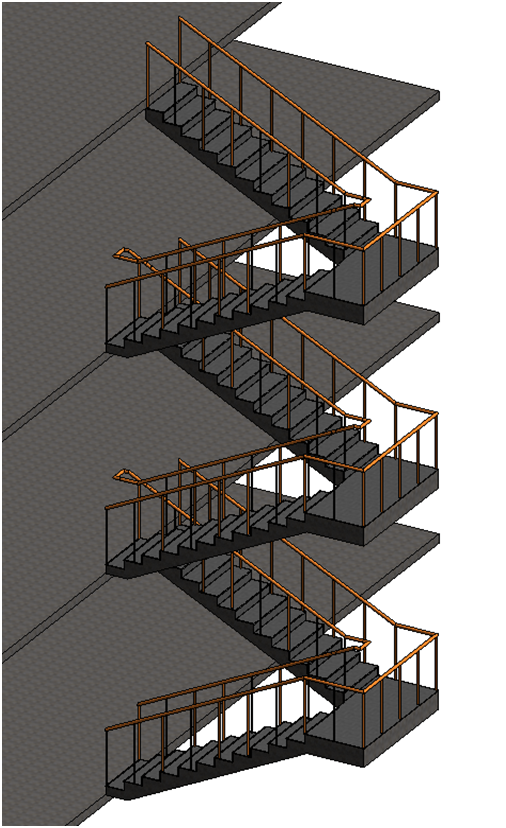

如果頂層的欄桿不需要進行轉角處理，只需要選中欄桿，將欄桿替換成外側的欄桿類型就可以了。最終完成效果圖如下：
