本文將詳細說明CAD多段線的閉合方法。多段線是CAD軟件中常用的繪圖工具，它由多個線段組成，可以用來繪制各種形狀的曲線。在CAD中閉合的多段線可以形成封閉的圖形，而開放的多段線則只是一些不連續的線段。

1. 自動閉合

CAD軟件中，多段線可以通過自動閉合命令進行閉合。當用戶編輯多段線的最后一個線段時，如果該線段與起點非常接近（通常是給定的距離容差內），則CAD軟件會自動將最后一個線段的終點與起點連接，形成閉合的多段線。

2. 使用閉合命令

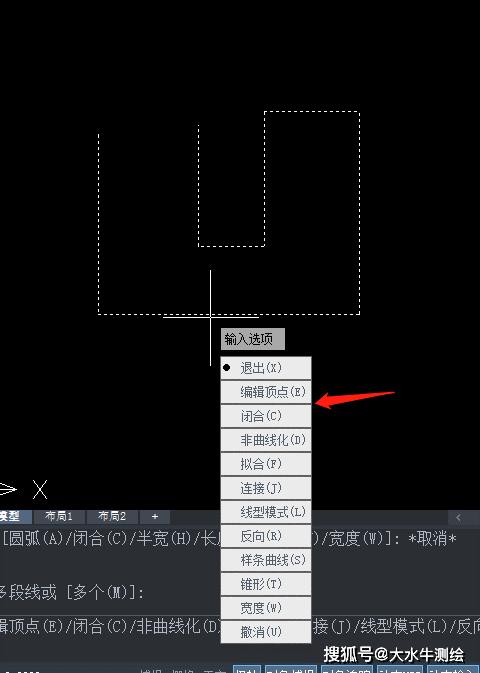

如果多段線未能自動閉合，或者需要手動控制多段線的閉合方式，可以使用CAD軟件提供的閉合命令。通過選擇多段線并執行閉合命令，CAD軟件將自動連接多段線的最后一個點與起點，形成閉合的多段線。

3. 修改線段端點

除了使用自動閉合或閉合命令外，還可以通過修改線段的端點來使多段線閉合。用戶可以將最后一個線段的終點拖動到起點附近，或者將起點拖動到終點附近，以使多段線閉合。

4. 插入連接線段

當多段線的最后一個點與起點無法直接連接時，可以通過插入連接線段的方式來閉合多段線。用戶可以選擇一個合適的位置，在最后一個點和起點之間插入一條線段，然后將該線段的兩個端點與多段線的最后一個點和起點連接，從而形成閉合的多段線。

5. 裁剪多段線

如果多段線中的某個線段與其他線段相交或重疊，可以使用裁剪命令將其裁剪掉，以使多段線閉合。用戶選擇需要裁剪的線段，執行裁剪命令，將與其他線段相交或重疊的部分去除，從而使多段線閉合。

6. 閉合路徑

除了以上方法外，CAD軟件中還提供了閉合路徑的功能，可以將多段線轉換為閉合的路徑。用戶選擇多段線并執行閉合路徑命令后，CAD軟件會自動將多段線的最后一個點與起點連接，形成閉合的路徑。

通過以上幾種方法，可以實現CAD多段線的閉合。根據具體的繪圖需求和操作習慣，可以選擇相應的方法來實現多段線的閉合。閉合的多段線可以形成封閉的圖形，方便進行后續的編輯和處理。
